نحوه نصب کوپلر میلگرد

در بسیاری از پروژه های ساختمانی لازم است چند میلگرد به صورت مستقیم و محکم به یکدیگر متصل شوند. در چنین شرایطی از قطعه ای فلزی به نام کوپلر میلگرد استفاده می شود. این قطعه در واقع یک رابط فلزی است که دو سر آرماتور را از طریق رزوه کاری میلگرد و بستن داخل آن به هم متصل می کند و یک اتصال میلگرد ایمن و دقیق به وجود می آورد. این شیوه که به عنوان وصله مکانیکی میلگرد نیز شناخته می شود در سازه های بتنی بسیار کاربرد دارد، زیرا باعث انتقال مناسب نیروی کششی و فشاری بین میله های فولادی می شود.

- برش میلگرد: برای شروع عملیات، نخستین گام در آموزش نصب کوپلر میلگرد، بریدن دقیق آرماتور است. میله های فولادی باید با دستگاه برش به گونه ای قطعه قطعه شوند که سطح مقطع آن ها کاملاً عمود و صاف باشد، چرا که هرگونه کجی در سر میلگرد باعث می شود رزوه ها در مراحل بعدی به درستی داخل رابط قرار نگیرند و اتصال نهایی دچار ضعف شود.
- رزوه زنی سر میلگرد: در گام دوم باید با بهره گیری از دستگاه رزوه زن استاندارد، روی سر میلگرد ها دنده های لازم ایجاد شود. این روند که هسته اصلی اجرای کوپلر میلگرد است، نیازمند دقت بالا بوده تا گام رزوه ها کاملاً با مشخصات فنی قطعه رابط تطابق داشته باشد. از این رو استفاده از خدمات رزوه میلگرد توسط تیم‌ های مجرب، ضامن سلامت دنده‌ ها و عدم هرزشدگی در بارهای کششی است.

- تمیز کردن رزوه ها: پس از انجام مرحله قبل، بسیار مهم است که هرگونه آلودگی، براده فلزی، چربی یا خاک از روی دنده ها پاک شود. تمیز بودن رزوه ها باعث می شود قطعات به راحتی در هم قفل شوند و از آسیب احتمالی به دنده ها حین مونتاژ جلوگیری به عمل آید.
- بستن کوپلر: در این بخش، رابط فلزی را روی سر میلگرد اول پیچ می کنیم تا به اندازه کافی وارد شود. سپس میلگرد دوم را از سمت دیگر وارد کرده و با چرخش دست، آن را به داخل رابط هدایت می کنیم تا دو میله کاملاً در مرکز قطعه اتصال به یکدیگر برسند.
- سفت کردن اتصال: این مراحل نصب کوپلر با استفاده از آچار گشتاور تکمیل می شود. با اعمال نیروی چرخشی استاندارد طبق دستورالعمل فنی، از سفت شدن کامل و استحکام اتصال مطمئن می شویم.
- کنترل نهایی: نهایتاً مهندس ناظر یا مسئول کنترل کیفیت با بررسی ظاهری و چک کردن تعداد رزوه های باقی مانده، صحت نصب را تایید می کند تا اتصال برای بتن ریزی آماده شود.

- دستگاه رزوه زن میلگرد: این دستگاه وظیفه ایجاد رزوه روی سر آرماتور را بر عهده دارند و اساس عملکرد تمام وصله های رزوه ای به کیفیت همین مرحله وابسته است. زمانی که دستگاه رزوه زن میلگرد با گام مناسب رزوه ایجاد می کند، اتصال مکانیکی بدون لغزش عمل کرده و استحکام کافی در سازه بتنی به وجود می آید.

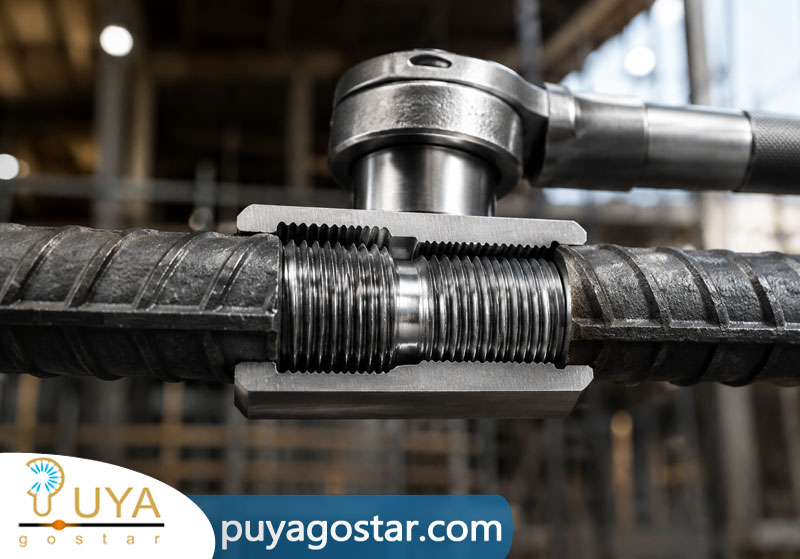

- آچار مخصوص کوپلر: پس از قرار گرفتن رزوه ها داخل رابط فلزی، با آچار گشتاور مخصوص میزان سفت شدن کنترل می شود. آچار کوپلر میلگرد کمک می کند تا نیروی پیچش دقیقا مطابق دستورالعمل اجرا شود و از بروز خطا در اتصال جلوگیری شود.

- گیج کنترل رزوه: این ابزار کوچک ولی بسیار مهم برای تست دقت رزوه ها استفاده می شود. گیج، هم میزان عمق و هم تطابق گام را بررسی می کند و قبل از بستن رابط از صحت آماده سازی آرماتور مطمئن می شود.
- دستگاه برش میلگرد: برای رسیدن به طول دقیق پیش از رزوه کاری، از دستگاه برش استفاده می شود. این دستگاه امکان ایجاد سطح برش صاف و استاندارد را فراهم می کند تا رزوه به درستی شکل بگیرد و در زمان بستن، رابط رزوه ای به صورت کامل درگیر شود.

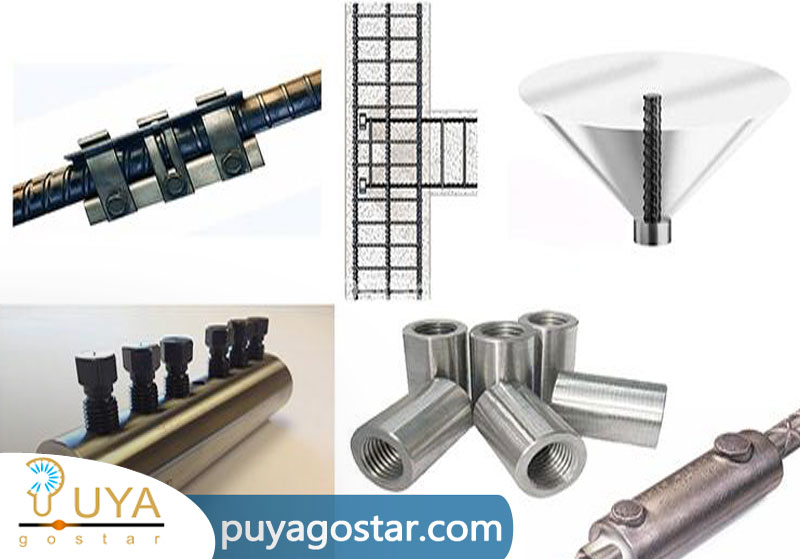

در پروژه‌ های اتصالات مکانیکی میلگرد، به‌ منظور حذف وصله‌ های سنتی (Overlaps) و دستیابی به پیوستگی ساختاری در ابعاد کلان، از روش‌ های پیشرفته وصله مکانیکی زیر استفاده می‌ شود که استاندارد عملکردی آن‌ ها تضمین‌ کننده پایداری کل سیستم است:
- کوپلر استاندارد: از این روش برای اتصال میلگردهایی با قابلیت چرخش آزاد استفاده می شود. فرآیند نصب کوپلر استاندارد، هر دو سر میلگرد با رزوه راست‌ گرد درون این قطعه بسته شده و انتقال بار را به‌ صورت مستقیم انجام می‌ دهند.
- کوپلر پیچی: راه‌ حلی سریع برای میلگردهایی است که امکان رزوه‌ زنی ندارند. در مراحل نصب کوپلر پیچی، با استفاده از پیچ‌ های فیوز دار که در بدنه کوپلر تعبیه شده، میلگرد در جای خود کاملاً قفل و تثبیت می‌ شود.
- کوپلر با رزوه چپ‌ گرد و راست‌ گرد: مخصوص اتصال دو میلگرد فیکس شده است که هیچ‌ کدام قادر به چرخش نیستند؛ با چرخاندن بدنه کوپلر (که دارای رزوه‌ های مخالف است)، هر دو سر میلگرد به‌ صورت همزمان کشیده و سفت می‌ شوند.
- کوپلر جوشی سازه: این قطعه در پروژه‌ های مختلف آرماتوربندی نظیر آرماتوربندی ساختمان و سازه‌ های صنعتی، به عنوان نقطه تلاقی شبکه میلگرد با مقاطع فولادی سنگین عمل می‌ کند؛ به طوری که با جوش شدن به بیس‌ پلیت‌ ها یا ستون‌ های فلزی، امکان اتصال رزوه‌ ای میلگرد به بدنه سازه را فراهم می‌ سازد.
- کوپلر آپست (Up-Set): مطمئن‌ ترین روش برای جلوگیری از کاهش سطح مقطع میلگرد در محل اتصال است؛ در فرآیند نصب کوپلر آپست، ابتدا با تکنولوژی فورجینگ سرد، انتهای میلگرد ضخیم شده و سپس رزوه‌ زنی انجام می‌ گیرد تا نقطه ضعف احتمالی در محل رزوه به‌ کل حذف شده و استحکام کششی فراتر از خود میلگرد تضمین گردد.

- کوپلر موقعیت: این قطعه سیستمی است که به صورت مهندسی‌ شده برای اتصال سبدهای آرماتور پیش‌ ساخته طراحی شده است؛ در واقع سیستم چند قطعه‌ ای کوپلر موقعیت اجازه می‌ دهد دو قفسه میلگرد که جا به‌ جایی طولی یا دورانی ندارند، با دقت میلیمتری و پایداری کامل به هم متصل شوند.
- کوپلر گروتی: در این روش، آرماتور داخل قطعه اتصال قرار می گیرد و فضای خالی با ملات یا گروت پر می شود. این شیوه زمانی کاربرد دارد که امکان رزوه زدن وجود نداشته باشد یا میلگرد ها قبلا آماده نشده باشند. کوپلر گروتی بیشتر در برخی شرایط خاص پروژه عمرانی استفاده می شود و برای جاهایی که محدودیت اجرایی وجود دارد، گزینه مناسبی است.
- کوپلر جوشی آرماتور: این نوع اتصال با تکیه بر جوشکاری انجام می شود و در برخی شرایط ویژه کاربرد دارد. با این حال، استفاده از آن همیشه رایج نیست، چون کیفیت جوش به مهارت اجرا و کنترل کارگاهی وابسته است.

- کوپلر انتهایی: این مدل برای انتهای آرماتور یا نقاطی به کار می رود که اتصال مستقیم دو سر میلگرد لازم نیست. در اجرای اسکلت بتنی، این قطعه بیشتر در جزئیات خاص سازه استفاده می شود و می تواند در نظم آرماتوربندی و کاهش شلوغی میلگرد ها موثر باشد.

- رزوه زنی غیر استاندارد: نخستین مورد از مشکلات نصب کوپلر میلگرد زمانی رخ می دهد که رزوه کاری میلگرد با دستگاه تنظیم نشده یا گام رزوه با استاندارد کوپلر هماهنگ نباشد. در این حالت، درگیری کامل بین میلگرد و رابط رزوه ای ایجاد نمی شود و مقاومت کششی اتصال کاهش می یابد.
- بسته نشدن کامل کوپلر: گاهی در فرآیند بستن، قطعه اتصال تا انتها روی میلگرد چرخانده نمی شود یا گشتاور کافی اعمال نمی گردد. نتیجه این سهل انگاری، ایجاد فاصله داخلی و انتقال ناقص نیرو است. استفاده نکردن از آچار گشتاور و نبود نظارت کارگاهی دقیق، احتمال این ایراد را افزایش می دهد.
- آلودگی رزوه ها: وجود گرد و خاک، براده فلزی یا چربی روی رزوه ها مانع درگیری صحیح قطعه اتصال می شود. حتی لایه نازک آلودگی می تواند باعث کاهش سطح تماس و افت کیفیت وصله مکانیکی گردد. تمیزکاری ساده پیش از مونتاژ، از بسیاری از خطاهای اجرای کوپلر جلوگیری می کند.
- استفاده از میلگرد نامناسب: به کارگیری میلگرد خارج از مشخصات فنی یا دارای خوردگی شدید نیز از عوامل رایج ضعف اتصال است. انتخاب آرماتور سازگار با استاندارد و کنترل تنش مجاز میلگرد، شرط اصلی دستیابی به اتصال ایمن در سازه بتنی است.

- کاهش مصرف میلگرد: یکی از مهم ترین مزایای کوپلر میلگرد کاهش مقدار فولاد مصرفی در پروژه است. در روش وصله پوششی یا اورلپ، دو میلگرد باید در طول مشخصی روی هم قرار بگیرند که این موضوع باعث مصرف بیشتر آرماتور می شود. اما در اتصال مکانیکی با رابط رزوه ای، دو سر میلگرد مستقیما داخل قطعه اتصال قرار می گیرند و نیاز به هم پوشانی طولانی از بین می رود.
- استحکام بیشتر: یکی دیگر از دلایلی که مهندسان سازه به سراغ این روش می روند، مقاومت بالاتر اتصال است. در بسیاری از آزمایش های کشش مشخص شده است که وصله مکانیکی می تواند نیروی کششی را به شکل یکنواخت انتقال دهد. به همین دلیل هنگام مقایسه اینکه کوپلر بهتر است یا اورلپ، بسیاری از متخصصان اتصال مکانیکی را گزینه ای مطمئن تر برای انتقال تنش در سازه بتنی می دانند.

- کاهش تراکم آرماتور: در بخش هایی مانند ستون یا دیوار برشی، تجمع میلگردهای هم پوشان باعث شلوغی شدید در آرماتوربندی می شود. استفاده از رابط رزوه ای این مشکل را تا حد زیادی برطرف می کند و فضای خالی بیشتری برای بتن ریزی مناسب ایجاد می شود. نتیجه این کار، بتن متراکم تر و کیفیت بهتر سازه خواهد بود.
- اجرای سریع تر: در بسیاری از کارگاه های عمرانی، سرعت اجرا اهمیت زیادی دارد. اتصال مکانیکی باعث می شود فرآیند آرماتوربندی ساده تر و سریع تر انجام شود. در پروژه های بزرگ و سازه های مرتفع، استفاده از این روش به افزایش سرعت پیشرفت کار کمک می کند.

در بحث کنترل کیفیت کوپلر ابتدا رزوه های ایجاد شده روی میلگرد و داخل قطعه اتصال بازرسی می شوند تا آسیب، خوردگی یا ناهماهنگی در گام رزوه وجود نداشته باشد. سپس با استفاده از آچار گشتاور، میزان سفت شدن بررسی می شود، زیرا کنترل گشتاور نقش مهمی در انتقال صحیح نیرو دارد.
مهم ترین مرحله، انجام تست کشش کوپلر است؛ در این آزمایش نمونه تحت بار کششی قرار می گیرد تا مشخص شود مقاومت آن از تنش مجاز میلگرد کمتر نباشد. رعایت استاندارد نصب کوپلر میلگرد و تطابق با آیین نامه بتن ایران و ACI تضمین می کند که وصله مکانیکی در ستون، فونداسیون یا دیوار برشی عملکردی ایمن داشته باشد و در طول عمر سازه دچار ضعف نشود.

برآورد هزینه اجرای کوپلر میلگرد در مقابل روش های سنتی به چند عامل فنی وابسته است. نخست، نوع قطعه مورد استفاده اهمیت دارد؛ برای مثال کوپلر رزوه ای، تبدیل یا انتهایی هر کدام قیمت متفاوتی دارند و همین موضوع بر قیمت کوپلر میلگرد اثر می گذارد.
عامل بعدی سایز میلگرد است، زیرا هر چه قطر آرماتور بیشتر باشد وزن و فرآیند ساخت رابط رزوه ای پیچیده تر می شود.حجم پروژه نیز تعیین کننده است؛ در پروژه عمرانی بزرگ معمولا به دلیل خرید عمده از بازار کوپلر، هزینه هر واحد کاهش می یابد.
برند و شرکت تولید کننده کوپلر نیز با توجه به کیفیت ساخت و انطباق با استاندارد، اختلاف قیمت ایجاد می کند. هزینه رزوه زنی با دستگاه رزوه زن و دستمزد اجرای وصله مکانیکی بخش مهمی از هزینه اجرای کوپلر را تشکیل می دهد.

1- آیا نصب کوپلر میلگرد نیاز به جوشکاری دارد؟
خیر، در بیشتر پروژه های اتصال میلگرد با کوپلر از نوع کوپلر رزوهای میلگرد استفاده می شود که بدون جوشکاری و تنها با رزوه کاری میلگرد و بستن قطعه اتصال انجام می شود.
2- کوپلر میلگرد برای چه سایز هایی استفاده می شود؟
این قطعه اتصال معمولا برای میلگرد آجدار در سایز های ۱۲ تا ۴۰ میلی متر در اجرای اتصالات مکانیکی میلگرد در سازه های بتنی مانند ستون، فونداسیون و دیوار برشی به کار می رود.
3- آیا کوپلر از اورلپ مقاوم تر است؟
بله، در بسیاری از پروژه های عمرانی طبق آیین نامه کوپلر میلگرد، اتصال مکانیکی میلگرد با این قطعه می تواند مقاومت کششی بالاتری نسبت به اتصال اورلپ ایجاد کند.
4- عمر اتصال کوپلر میلگرد چقدر است؟
در صورت رعایت استاندارد نصب کوپلر و انجام صحیح کنترل کیفیت اتصال، دوام این نوع وصله معمولا برابر با عمر مفید سازه بتنی در نظر گرفته می شود.
5- بهترین نوع کوپلر برای ساختمان چیست؟
در اغلب پروژه های اجرای اسکلت بتنی، استفاده از کوپلر رزوه ای میلگرد به دلیل نصب دقیق، مقاومت کششی مناسب و انطباق با استاندارد کوپلر بهترین گزینه محسوب می شود.
