آرماتوربندی ساختمان

فرآیندی است که در آن میلگرد آرماتور یا آرماتور مسلح میلگرد مسلح به صورت منظم طبق نقشه به وسیله سیم آرماتوربندی به یکدیگر بسته می ‌شوند تا شبکه ‌ای مقاوم پیش از بتن ریزی ایجاد شود. این شبکه باعث می ‌شود که بتن که مقاومت فشاری بالایی دارد، با وجود آرماتورها، در برابر نیروهای کششی نیز مقاوم شود.
بدون میلگرد گذاری ساختمان، بتن در برابر نیروهای کششی و پیچشی دچار ترک و شکستگی می‌ شود. استفاده صحیح از خاموت و تنگ، رعایت فاصله و کاور بتن و انتخاب درست انواع روش ‌های وصله و اتصال آرماتور نقش مهمی در کیفیت و ایمنی سازه دارند. اهمیت مسلح سازی بتن در سازه زمانی مشخص می ‌شود که سازه تحت بارهای سنگین یا زلزله قرار می ‌گیرد. اجرای اصولی آرماتوربندی فونداسیون، آرماتوربندی ستون و آرماتوربندی سقف و تیر تیرچه تضمین‌ کننده دوام و استحکام کلی ساختمان است.

میلگرد یک پروفیل فولادی با سطح مقطع دایره ‌ای است که در طول ‌های مختلف و سایزهای گوناگون تولید می ‌شود. این محصول می ‌تواند ساده یا آجدار باشد.
آرماتور در واقع همان میلگرد آجدار است که به دلیل داشتن برجستگی ‌ها، اتصال به بتن را بهبود می ‌بخشد و مانع لغزش درون بتن می ‌شود. در پروژه‌ های ساختمانی، به طور معمول منظور از اجرای اسکلت بتنی مسلح استفاده از میلگردهای آجدار است که نقش اصلی در تقویت بتن و افزایش مقاومت کششی سازه دارند. بنابراین، هر آرماتور یک میلگرد است، اما هر میلگرد آرماتور نیست. این تفاوت اهمیت زیادی در انتخاب مصالح و اجرای دقیق آرماتوربندی ساختمان دارد تا سازه از نظر مقاومت و دوام در سطح مطلوب قرار گیرد.

- میلگرد ساده و آجدار: میلگرد ساده برای مقاومت در برابر فشار و در قسمت هایی که کشش کم است استفاده می شود. میلگرد آجدار به دلیل چسبندگی بیشتر با بتن در تیرها، ستون ها و دال ها کاربرد دارد.
- میلگرد آجدار صنعتی و شاخه ای: میلگرد شاخه ای مناسب پروژه های کوچک و متوسط است و به طول ثابت تولید می شود. میلگرد صنعتی به صورت کلاف تولید شده و در پروژه های بزرگ و طولانی استفاده می شود.
- میلگردهای پیش تنیده و کاربرد آن ها: میلگرد پیش تنیده قبل از بتن ریزی کشیده می شود تا مقاومت کششی بتن افزایش یابد. در سقف های پیش تنیده و پل ها کاربرد دارد و ترک خوردگی را کاهش می دهد.

این نقشه سندی فنی و دقیق است که جزئیات کامل مربوط به نحوه اجرای میلگرد گذاری ساختمان را نمایش می ‌دهد. این نقشه توسط مهندس طراح تهیه و باید به تأیید نظام مهندسی برسد. در این نقشه، نوع و سایز میلگرد آرماتور، محل قرارگیری ستون ‌ها، فاصله و کاور بتن، تعداد و ابعاد خاموت و تنگ و نحوه چیدمان آرماتور ها مشخص می ‌شود.
همچنین اطلاعاتی درباره آرماتوربندی فونداسیون و ستون، نحوه بستن میلگرد ها و انواع روش‌ های وصله و اتصال آرماتور در آن درج می‌ گردد. نقشه، محل دقیق آرماتورهای انتظار برای ستون‌ ها و مسیر اجرای آرماتوربندی سقف و تیر تیرچه را تعیین می‌ کند. رعایت تمامی جزئیات این نقشه، ضامن کیفیت آرماتور و میلگرد و ایمنی نهایی سازه است.

اجرای دقیق مراحل کارگذاری میلگرد در بتن پایه ‌ای ‌ترین گام برای تضمین استحکام و دوام سازه‌ های بتنی است. رعایت نکات اجرایی اصولی، کلید موفقیت در ساخت پروژه‌ های مقاوم و ایمن محسوب می‌ شود.
- تهیه نقشه اجرایی: مهندس طراح نقشه‌ ای دقیق با جزئیات کامل شامل سایز، طول، محل قرارگیری میلگرد ها و فاصله و کاور بتن تهیه می ‌کند. این نقشه باید توسط نظام مهندسی تایید شود و تمام اصول مسلح سازی بتن در آن رعایت گردد.
- تامین و بررسی کیفیت میلگرد ها: کارفرما باید کیفیت آرماتور و میلگرد را بررسی کند و میلگرد های استاندارد و مرغوب را تهیه نماید. این میلگرد ها طبق نقشه برش خورده و خم می‌ شوند.
- تعیین روش اتصال میلگرد ها: برای اتصال از روش‌ های اتصال مکانیکی با استفاده از کوپلر، اتصال اورلپ یا اتصال جوش سر به سر استفاده می ‌شود که هر کدام ویژگی‌ ها و شرایط خاص خود را دارد و بهتر است قبل از انتخاب روش اتصال ابتدا با مزایای اتصالات مکانیکی و مزایای سایر روش های اتصال آشنا شوید تا بتوانید مناسب ترین روش را انتخاب کنید.

- اجرای آرماتوربندی: تیم اجرایی با تجربه، میلگرد ها را طبق نقشه و استاندارد های مبحث نهم نصب و با استفاده از سیم آرماتوربندی به هم متصل می‌ کند. رعایت فاصله مناسب بین آرماتور ها با کمک اسپیسر ضروری است.
- قالب ‌بندی و بتن ‌ریزی: پس از اجرای کامل مسلح سازی بتن، قالب‌ بندی انجام شده و بتن ریزی زیر نظر مهندس ناظر انجام می‌ گیرد تا استحکام سازه تضمین شود.

در آرماتوربندی ساختمان رعایت اصول چیدن و فاصله گذاری میلگردها نقش مهمی در مقاومت و دوام سازه دارد. فاصله مناسب بین میلگردها باعث توزیع یکنواخت بار و کاهش تمرکز تنش در بتن می شود و معمولاً در تیرها و دال ها بین ۱۵ تا ۲۰ سانتی متر و در ستون ها بین ۱۰ تا ۱۵ سانتی متر در نظر گرفته می شود.
گره زدن میلگردها با سیم آرماتوربندی و استفاده از اسپیسر و پایه های نگهدارنده ارتفاع و فاصله میلگرد از قالب را حفظ می کند، که به افزایش چسبندگی بتن و کاهش ترک خوردگی کمک می کند. رعایت این استانداردها باعث افزایش استحکام ساختمان و طول عمر سازه می شود.

در اجرای آرماتوربندی ساختمان، عملیات برش و خمکاری میلگردها از اهمیت بالایی برخوردار است و تأثیر مستقیم بر استحکام سازه دارد. برش میلگرد معمولاً با ابزارهای استاندارد مانند قیچی مخصوص یا دستگاه برش هیدرولیک انجام می شود تا طول دقیق و یکنواخت حفظ شود.
خمکاری میلگردها با زاویه های مشخص برای تیرها، ستون ها و دال ها انجام می شود و رایج ترین زاویه ها شامل نود درجه، چهل و پنج درجه و هفتاد و پنج درجه است که با توجه به نقشه سازه انتخاب می شوند.
برای اتصال میلگردها روش های مختلفی از جمله جوشکاری فورجینگ سر به سر میلگرد، اتصال پیچشی و بست سیمی استفاده می شود تا پیوستگی آرماتور حفظ شده و بارهای سازه به طور یکنواخت منتقل شوند. رعایت استانداردهای برش، خمکاری و اتصال باعث افزایش مقاومت و دوام بتن و میلگردها می شود و از مشکلات احتمالی مانند لغزش یا شکست میلگردها جلوگیری می کند.

در میلگرد گذاری ساختمان، انتخاب میلگرد آرماتور مناسب نقش حیاتی در استحکام سازه دارد. میلگرد ها معمولاً از جنس فولاد با سطح مقطع دایره ‌ای هستند و در سایز های مختلف از 10 تا 50 میلی ‌متر تولید می ‌شوند. این میلگرد ها به دو دسته کلی ساده و آجدار تقسیم می‌ شوند که میلگرد های آجدار به دلیل افزایش اصطکاک با بتن، به عنوان آرماتور مسلح در سازه‌ های بتنی استفاده می ‌شوند.
برای اتصال میلگردها در شبکه آرماتوربندی، سه روش اصلی وجود دارد:
- اتصال اورلپ که روش سنتی است و با طول پوششی و بستن مفتول انجام می ‌شود.
- اتصال مکانیکی که با استفاده از کوپلر و رزوه کردن سر میلگرد انجام می‌گیرد و کیفیت و سرعت اجرا را افزایش می‌ دهد.
- اتصال جوش سر به سر که به دلیل پیچیدگی و هزینه بالا کمتر مورد استفاده است و کیفیت آن تحت شرایط کنترل قرار می‌ گیرد.
استفاده از روش اتصال مناسب و انتخاب کیفیت آرماتور و میلگرد استاندارد، تضمین‌ کننده دوام و مقاومت سازه است.

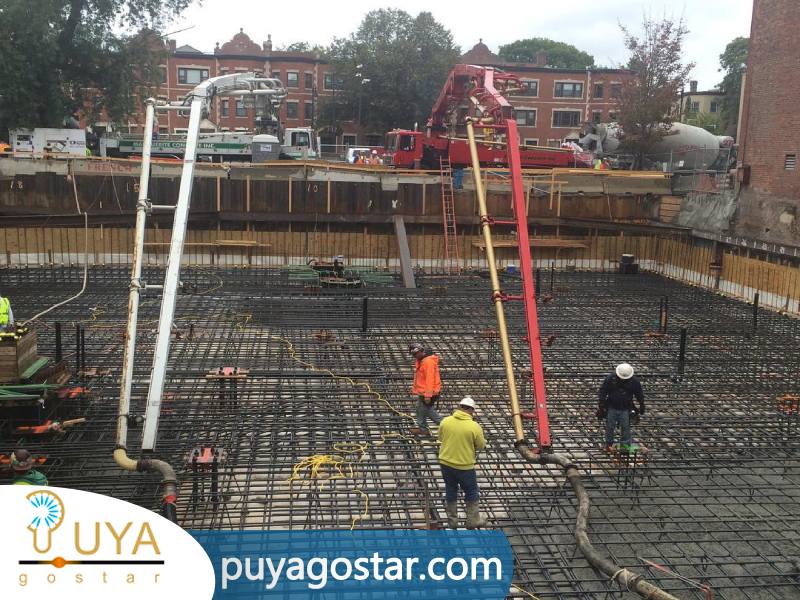

- استانداردهای ملی و بین المللی میلگرد: برای اطمینان از کیفیت و دوام سازه، استفاده از میلگرد مطابق با استانداردهای ملی و بین المللی ضروری است. در ایران، میلگرد باید مطابق با استاندارد ملی ایران شماره 3132 تولید شود. این استاندارد مشخص می کند که میلگرد چه مقاومت کششی و تنشی داشته باشد و طول و قطر آن چه میزان باشد.
همچنین، استانداردهای بین المللی مانند ASTM و BS نیز معیارهای مشابهی برای کیفیت، شکل پذیری و مقاومت میلگرد ارائه می دهند. رعایت این استانداردها تضمین می کند که آرماتورها توان تحمل بارهای سازه ای را داشته باشند و از ترک خوردگی و شکست جلوگیری شود.

- نکات ایمنی در نصب و اجرای آرماتوربندی: نصب و اجرای آرماتوربندی یکی از مراحل حساس ساخت و ساز است و رعایت نکات ایمنی در آن اهمیت ویژه دارد. هنگام حمل و نقل میلگردها باید از تجهیزات مناسب استفاده شود تا از آسیب دیدن کارگران جلوگیری شود. کارگران باید حتما از لباس و تجهیزات ایمنی مانند دستکش، کلاه ایمنی و عینک محافظ استفاده کنند. فاصله و چیدمان آرماتورها باید طبق نقشه های اجرایی رعایت شود و از خم کردن یا بریدن میلگردها بدون ابزار مناسب خودداری شود تا خطر آسیب یا شکست کاهش یابد.
- خصوصیات فنی و مکانیکی میلگرد مناسب: برای انتخاب میلگرد مناسب باید به خصوصیات فنی و مکانیکی آن توجه شود. میلگردها باید دارای مقاومت کششی بالا، انعطاف پذیری مناسب و قابلیت جوشکاری باشند. همچنین، سطح میلگردها باید صاف و بدون ترک و زنگ زدگی باشد تا اتصال مناسبی با بتن ایجاد شود. انتخاب آرماتور با قطر و طول مناسب مطابق با طراحی سازه، موجب افزایش مقاومت و دوام سازه می شود و خطر شکست یا ترک خوردگی را کاهش می دهد.

استفاده از تجهیزات مناسب و رعایت نکات ایمنی در اجرای نصب صحیح میلگردها، سلامت نیروی کار و کیفیت سازه را تضمین می‌ کند. رعایت این اصول، از بروز حوادث و خطا های اجرایی جلوگیری می‌ کند.
- تجهیزات اصلی: برای اجرای صحیح میلگرد گذاری ساختمان، استفاده از ابزار هایی مانند قیچی میلگرد بر، دستگاه خم کن میلگرد، سیم آرماتوربندی با کیفیت و کوپلر های اتصال ضروری است. همچنین بهره‌ گیری از اسپیسر برای حفظ فاصله و کاور بتن به منظور جلوگیری از تماس میلگرد با بتن مگر، اهمیت ویژه ‌ای دارد.

- لباس و تجهیزات ایمنی: پوشیدن کلاه ایمنی، دستکش مقاوم، عینک محافظ و لباس کار استاندارد از ضروریات است تا از خطرات ناشی از برش، خم و جابجایی میلگرد جلوگیری شود و سلامت نیرو های اجرایی حفظ گردد.
- رعایت استاندارد ها و نظارت: رعایت دقیق استاندارد های آرماتوربندی طبق مبحث نهم و نظارت مستمر در تمامی مراحل اجرای پروژه، از بروز اشتباه‌ های رایج و حوادث جلوگیری کرده و کیفیت و دوام سازه را تضمین می ‌کند.

- آرماتوربندی فونداسیون: اجرای صحیح آرماتوربندی فونداسیون پایه و اساس مقاوم ساختمان است. آرماتورها باید طبق نقشه های سازه و استانداردها چیده شوند تا تحمل بارهای وارده به ساختمان تضمین شود. رعایت فاصله مناسب آرماتورها و استفاده از میلگردهای با کیفیت از ترک خوردگی و نشست فونداسیون جلوگیری می کند.
- آرماتوربندی ستون ها و تیرها: در ستون ها و تیرها، آرماتورها نقش اصلی در مقاومت خمشی و برشی دارند. استفاده از میلگردهای طولی و خاموت ها به صورت منظم باعث افزایش استحکام سازه می شود. رعایت فاصله بین آرماتورها و خم صحیح انتهای میلگردها اهمیت بالایی دارد تا خطر شکست کاهش یابد.
- آرماتوربندی سقف و دال ها: در سقف و دال ها، اجرای دقیق آرماتوربندی موجب توزیع یکنواخت بار و جلوگیری از خیز و ترک خوردگی می شود. استفاده از توری های تقویت کننده و رعایت ضخامت و فاصله آرماتورها مطابق با طراحی مهندسی الزامی است.
- آرماتوربندی دیوارهای برشی: دیوارهای برشی نقش مهمی در مقاومت جانبی ساختمان دارند. اجرای صحیح آرماتوربندی شامل میلگردهای طولی و عرضی و رعایت فاصله دقیق بین آن ها است. خم و اتصال مناسب آرماتورها باعث افزایش پایداری سازه در برابر نیروهای جانبی مانند زلزله می شود.

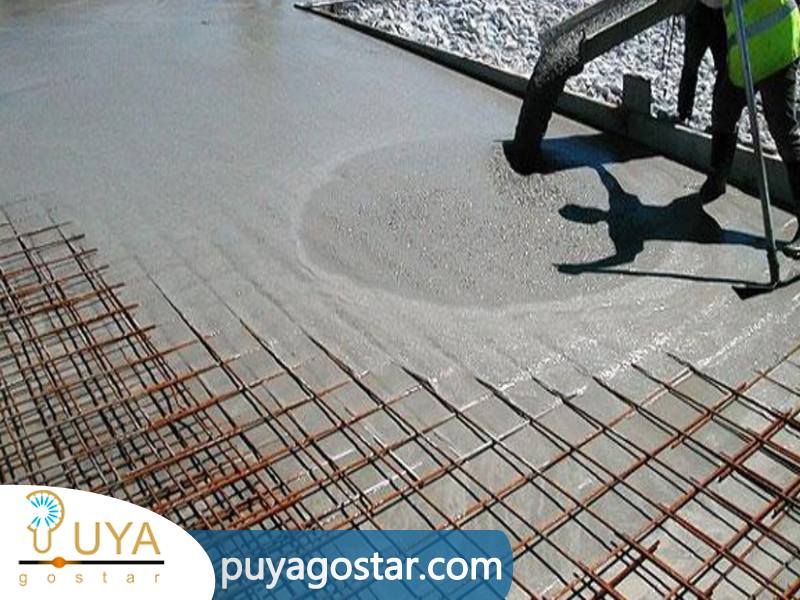

بتن به تنهایی مقاومت بسیار خوبی در برابر فشار دارد اما در برابر نیرو های کششی ضعیف است. به همین دلیل در کارگذاری میلگرد در بتن از میلگرد آرماتور یا آرماتور مسلح میلگرد مسلح استفاده می ‌شود تا مقاومت کششی بتن افزایش یابد. وجود شبکه آرماتورها باعث می ‌شود بتن بتواند بار های کششی و خمشی را بهتر تحمل کند و از ترک‌ خوردگی و شکستگی جلوگیری شود.
با رعایت اصولی مانند استفاده از سیم آرماتوربندی، نصب دقیق خاموت و تنگ و حفظ فاصله و کاور بتن، انتقال نیرو ها بین بتن و فولاد به شکل مناسبی انجام می‌ شود. این ترکیب بتن و آرماتور باعث افزایش دوام، ایمنی و طول عمر سازه می ‌شود و نقش بسیار مهمی در نصب صحیح میلگردها در سازه دارد.

- الیاف فولادی: استفاده از الیاف فولادی در بتن باعث افزایش مقاومت کششی و خمشی آن می شود. این الیاف ترک خوردگی و خرد شدن بتن را کاهش می دهند و موجب توزیع یکنواخت نیروها در سازه می شوند. الیاف فولادی در بتن کف، سقف و ستون ها کاربرد گسترده دارند و به عنوان یک روش مکمل آرماتوربندی عمل می کنند.
- الیاف شیشه ای: الیاف شیشه ای یکی دیگر از روش های تقویت بتن است که مقاومت کششی و خمشی را بهبود می بخشد و وزن سازه را افزایش نمی دهد. این الیاف مقاومت بتن را در برابر خوردگی و مواد شیمیایی افزایش می دهند و برای بتن نما، دیوار و سقف مناسب هستند. استفاده از الیاف شیشه ای باعث کاهش ترک خوردگی سطحی و افزایش دوام سازه می شود.
- بتن سبک: استفاده از بتن سبک باعث کاهش وزن مرده ساختمان و افزایش مقاومت نسبی سازه می شود. این روش شامل استفاده از مواد افزودنی سبک، پومیس، پلی استایرن و دیگر مصالح سبک است. با ترکیب بتن سبک با آرماتوربندی مناسب و در صورت نیاز استفاده از الیاف تقویت کننده، می توان مقاومت و پایداری سازه را به طور قابل توجهی افزایش داد.

مزایای اجرای آرماتوربندی اصولی عبارتند از:
- افزایش مقاومت ساختمان در برابر فشار و نیروهای وارده: اجرای آرماتوربندی اصولی باعث افزایش مقاومت ساختمان در برابر فشار و نیروهای وارده می شود.
- کاهش ترک خوردگی و شکست بتن: این روش باعث کاهش ترک خوردگی و شکست بتن می شود و سازه را مقاوم تر می کند.
- طول عمر بیشتر سازه و کاهش هزینه تعمیرات: با اجرای دقیق آرماتوربندی طول عمر سازه افزایش می یابد و منجر به کاهش هزینه تعمیرات در طول زمان می شود.
- بهبود کیفیت و ایمنی سازه در بلند مدت: اجرای صحیح آرماتوربندی باعث بهبود کیفیت و ایمنی سازه در بلندمدت می شود.
معایب اجرای آرماتوربندی اصولی عبارتند از:
- نیاز به زمان بیشتر برای اجرای دقیق: اجرای دقیق آرماتوربندی نیازمند زمان بیشتر برای نصب صحیح است.
- افزایش هزینه اولیه به دلیل استفاده از تجهیزات و نیروی متخصص: این کار باعث افزایش هزینه اولیه به دلیل استفاده از تجهیزات و نیروی متخصص می شود.
- نیاز به دقت بالا و رعایت استانداردها برای جلوگیری از خطا: برای جلوگیری از خطا و نقص در سازه، اجرای آرماتوربندی اصولی نیازمند دقت بالا و رعایت کامل استانداردها است.

قیمت میلگرد گذاری ساختمان تحت تأثیر چندین عامل کلیدی قرار دارد که کیفیت و دوام سازه را تضمین می ‌کند. از مهم‌ ترین عوامل، کیفیت آرماتور و میلگرد است که تأثیر مستقیمی بر مقاومت سازه دارد. همچنین سایز و نوع میلگرد آرماتور و میزان مصرف آن در پروژه، نقش مهمی در هزینه کلی دارد.
نحوه اجرای آرماتوربندی فونداسیون، پیچیدگی چیدمان آرماتوربندی ستون و میزان استفاده از خاموت و تنگ نیز در تعیین قیمت موثر هستند. انتخاب روش‌ های اتصال میلگرد مانند اتصال مکانیکی یا اتصال اورلپ می ‌تواند هزینه ‌ها را تحت تأثیر قرار دهد. در نهایت، تجربه و تخصص تیم اجرایی در رعایت استاندارد ها و استاندارد های مسلح سازی بتن طبق مبحث نهم، علاوه بر کیفیت، بر هزینه نهایی تأثیرگذار است.

شناسایی اشتباه های رایج در میلگرد گذاری ساختمان و پیشگیری از آن ‌ها، نقش مهمی در افزایش دوام و ایمنی سازه دارد. رعایت استاندارد ها و کنترل دقیق مراحل اجرا، از بروز خطا های پرهزینه جلوگیری می ‌کند.
- عدم رعایت فاصله و کاور بتن: این اشتباه باعث نفوذ رطوبت و کاهش دوام سازه می ‌شود. استفاده از اسپیسر در آرماتوربندی برای حفظ فاصله مناسب ضروری است.
- نصب نادرست خاموت و تنگ: خاموت‌ های نامناسب یا فاصله غیر استاندارد مقاومت برشی را کاهش می ‌دهد. انتخاب صحیح خاموت و فاصله مجاز آن طبق استاندارد های مبحث نهم الزامی است.
- عدم اجرای صحیح اتصال میلگرد: روش‌ های اشتباه مانند اتصال ناقص اورلپ باعث ضعف در انتقال بار می ‌شود. استفاده از اتصال مکانیکی با کوپلر های استاندارد توصیه می ‌شود.
- عدم پیروی از نقشه آرماتوربندی ساختمان: عدم توجه به جزئیات نقشه باعث ضعف در سازه می ‌شود. اجرای دقیق نقشه و نظارت مستمر، بهترین راه پیشگیری است.

1- آیا می‌ توان از میلگرد ساده به جای آرماتور استفاده کرد؟
خیر، میلگرد ساده به دلیل نداشتن آج، چسبندگی کافی با بتن ندارد و مقاومت سازه کاهش می‌ یابد.
2- چرا فاصله کاور بتن مهم است؟
فاصله کاور بتن از میلگرد، مانع نفوذ رطوبت و خوردگی فولاد می‌ شود و دوام سازه را افزایش می ‌دهد.
3- اتصال کوپلر بهتر است یا اورلپ؟
اتصال کوپلر سبک ‌تر و مقاوم ‌تر است و بتن ‌ریزی را بهبود می ‌بخشد.
4- آیا آرماتوربندی بدون نقشه امکان‌ پذیر است؟
خیر، اجرای آرماتوربندی باید دقیقاً طبق نقشه تایید شده انجام شود.
