فروش دستگاه فورجینگ


شرکت پوياگستر، شرکتی شناخته شده و مطرح در زمینه تولید، واردات و فروش دستگاه ها و ابزارآلات صنعتی با بیش از 10 سال تجربه درخشان در این عرصه، چند سالی است که در زمینه صنعتی سازی ساختمان، فعالیتی گسترده تر را آغاز کرده است.
در این راستا، واحد تحقیق و توسعه این مجموعه با همکاری شرکت مهندسی پویاگستر که به مدت 13سال است در زمینه های صنعتی سازی پروژه های عمرانی، اتوماسیون صنعتی و فناوری های نوین در صنعت ساختمان مشغول به کار است بر روی روش کار و همچنین دستگاه جوش سر به سر میلگرد یا فورجینگ متمرکز شده است؛ پس از چندین سال کار مطالعاتی و اجرایی بر روی دهها نمونه از بخشهای مختلف دستگاه، موفق به بومی سازی این روش و عرضه دستگاه با کیفیت بالا و مطابق با استانداردهای بین المللی شده است.

لیست عناوین
نکات مهم در زمینه خرید دستگاه فورجینگ
نکات تخصصی مربوط به قطعات دستگاه فورجینگ
قطعات دستگاه جوش سر به سر میلگرد (فورجینگ)

نکات مهم در زمینه خرید دستگاه فورجینگ

دستگاه جوش سر به سر میلگرد یا دستگاه فورجینگ میلگرد، یک دستگاه ابزار دقیق است که با توجه به تیراژ کم ساخت این دستگاه در دنیا، شرکت های تولید کننده ی این دستگاه بسیار کم تعداد می باشند.
شباهت اجزای اصلی دستگاههای استاندارد مانند پمپ یا اره به نمونه های غیراستاندارد موجود در بازار ایران، متاسفانه باعث شده برخی شرکتهای سودجو براحتی بتوانند اقدام به فروش ادوات غیراستاندارد کنند.
برای اطمینان از کیفیت دستگاه و استاندارد بودن آن باید نکات زیر را در نظر گرفت:
نظر گروه های اجرایی:
تشخیص دستگاههای غیراستاندارد از استاندارد بسیار ساده خواهد بود؛ به این صورت که یا کار بطور کلی اجرا نخواهد شد و یا در ابتدای کار مشکلات بسیار زیادی حین اجرا پیش خواهد آمد.
امروزه نزدیک به 200 تا 300 گروه اجرایی در کشور مشغول به فعالیت هستند که دسترسی به آن ها و تجربیاتشان درخصوص دستگاه های فورجینگ موجود در بازار کار سختی نیست؛ اما صرفا اکتفا به نظر و تجربه فروشندگان نمی تواند انتخاب درستی باشد؛ از این رو موارد دیگری نیز ذکر شده، مانند برند دستگاه و نکات تخصصی مربوط به قطعات دستگاه فورجینگ، که در ادامه مشاهده می فرمایید:
برند دستگاه:
امروزه برندهای فراوانی در بازار موجود هستند اما نیاز به راستی آزمایی دارند. برای راستی آزمایی برندهای دستگاههای فورجینگ موجود در بازار به زمان، مهارت و تجربه نیاز دارید که اگر بتازگی وارد این بازار شده باشید احتمالا این 3 مولفه را دراختیار ندارید؛ پس شاید بهتر باشد نظر شرکتهای با تچربه و رتبه یک در بخش فروش دستگاه و اجرای فورجینگ که در بازار بصورت منوپول فعالیت دارند را مدنظر قرار دهید. بطور مثال، شرکت پویاگستر در حال حاضر تنها نماینده انحصاری شرکت ریکن کی کی ژاپن در خاورمیانه است که از بزرگترین و با کیفیت ترین شرکتهای سازنده ادوات هیدرولیک دنیا می باشد.

نکات تخصصی مربوط به قطعات دستگاه فورجینگ

1. پمپ هیدرولیک :
پمپ هیدرولیک یک مولد انرژی می باشد که به عنوان قلب تپنده و مهم ترین قسمت دستگاه باید دارای حداکثر استاندارد های لازم باشد.
جهت خرید پمپ هیدرولیک نکات کلیدی زیر را مدنظر قرار دهید :
• پمپ هیدرولیک شما باید یک پمپ 700 باری باشد.
• پمپ هیدرولیک نباید افت فشار داشته باشد.

 پمپ های 700 بار موجود در بازار، معمولا مخصوص دستگاه های پرس می باشند که افت فشار مشکلی برای دستگاه ایجاد نمی کند اما در فرآیند جوش سر به سر میلگرد فورجینگ، افت فشار باعث بالا رفتن ریسک شکستگی جوش می گردد. پمپ های غیراستاندارد شاید در تست های اولیه دارای افت فشار نباشند اما بعد از یک دوره، با توجه به کیفیت پایین، دچار افت فشار خواهند شد.
• پمپ هیدرولیک باید مجهز به شیر تنظیم فشار باشد.
فروشندگان دستگاه غیراستاندارد، معمولا به جای شیر تنظیم فشار (Pressure valve)، از سوئیچ قطع فشار (Pressure switch) استفاده می کنند؛ بدلیل قطع شدن فشار در فرآیند فورجینگ، ریسک شکستگی جوش ها بسیار بالاتر میرود.
اخیرا عده ای از سودجویان، پمپهای غیراستاندارد دستگاه جوش سر به سر شرکت ریکن را برای جوشکاری فورجینگ معرفی می نمایند که شناسایی آنها از مدلهای اصل برای تازه واردان به این بازار دشوار می باشد.
پمپ های مجهز به شیرهای قطع کننده فشار، به هیچ وجه مورد تایید نهادهای آیین نامه ای در ژاپن نیستند و تمام پمپهای ژاپنی که امروزه مورد استفاده قرار می گیرند مجهز به شیرهای تنظیم فشار می باشند.

پمپ هیدرولیک


2. اره
اره از انواع برشهای سرد و از پر اصطکاک ترین قطعات مجموعه ادوات دستگاه جوش سر به سر میلگرد می باشد. درصورت استفاده از اره های کیفیت پایین و غیراستاندارد، کاربران دچار مشکل خواهند شد. استفاده از تجربه مهندسین عمران و همچنین بهره گیری از تجربه موجود در بازار در زمینه انتخاب اره استاندارد، می تواند راهکاری مطمئن برای انتخاب اره مناسب باشد.

اره برش مخصوص میلگرد


3. گیره
وزن پایین، هم راستایی و خدمات پس از فروش، مهم ترین نکاتی هستند که باید در خرید گیره مدنظر قرار داد؛ استفاده از نظر کاربران قدیمی و باتجربه نیز بسیار حائز اهمیت می باشد.

گیره (فیکسچر)


4. مشعل
حلقه مشعل در نمونه ها شامل 12 ، 10 ، 8 شعله برای انتقال حرارت ناشی از گاز اکسیژن و استیلن می باشد که بطور یکنواخت در تمام نقاط اتصال تعبیه شده است. باتوجه به حساسیت بالا، این قطعه در آیین نامه ژاپنی دارای استاندارد ژاپنی می باشد که پیشنهاد شرکت پویاگستر استفاده از مشعل های دارای استاندارد ژاپنی می باشد.

مشعل فورجینگ

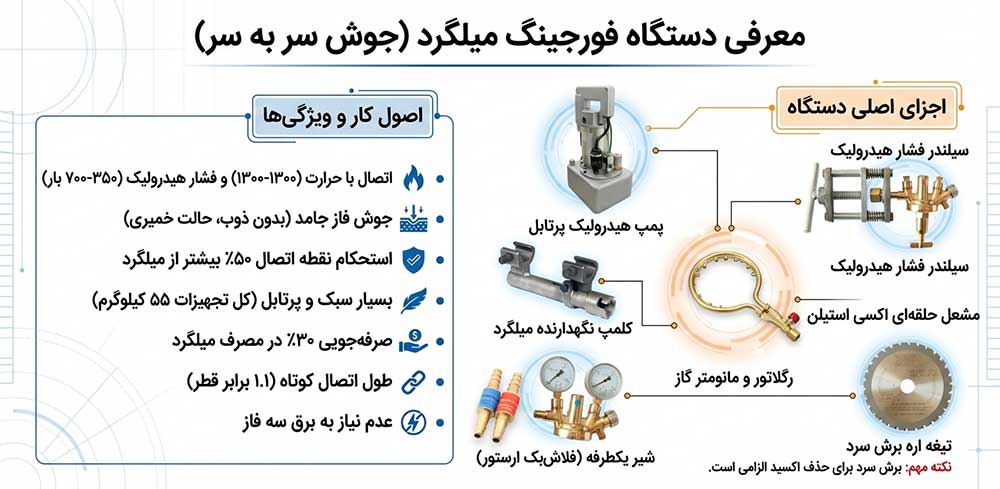

قطعات دستگاه جوش سر به سر میلگرد (فورجینگ)

اره یا دستگاه برش سرد میلگرد

اره یا دستگاه برش سرد میلگرد

یکی از نکات مهم در جوشکاری با دستگاه جوش سر به سر میلگرد، رعایت دقیق مولفه های مربوط به میلگردهاست؛ دو سر ميلگردهایی که قرار است در هم فورج شوند بايد کاملا صاف و صيقلی، بدون خوردگی، له شدگی، زنگ زدگی و خلل و فرج باشند تا دو لبه ميلگردها در هنگام فورج شدن کاملا بهم چسبيده شوند.
در روش جوش سر به سر، میلگرد‌ها فقط و فقط باید از دستگاه برش سرد میلگرد استفاده گردد و سایر تجهیزات برش، مانند سنگ فرز و … قابل استفاده نبوده و برش آنها مردود می‌باشد و درصورت استفاده مجدد، خسارات جبران ناپذیری بر جای خواهد گذاشت.

C-41K C-35K  کد
اره برش سرد عمودبر اره برش سرد عمودبر شرح
سایز ۱۸ تا ۳۵ سایز ۱۸ تا ۳۵ میلگرد قابل برش
ژاپن ژاپن ساخت کشور



تیغه اره برش سرد

تیغه اره برش سرد

تيغه اره از جنس سخت و تردی ساخته شده که به ضربه ناگهانی حساس می باشد. هنگام کار با اره می بايست از وارد کردن ضربه ناگهانی به تیغه خودداری کرد. همچنین هنگام تعويض تيغه اره، برق دستگاه باید قطع باشد.
مرحله برشکاری اولین و یکی از مهمترین مراحل اجرای این روش محسوب می‌شود. برای انجام عملیات برش میلگردها، تیغه برش طوری طراحی شده است تا سطح کاملاً صاف و صیقلی را با زاویه 90 درجه بوجود آورد.

FD-135 FD-122  کد
تیغه الماسه تیغه الماسه شرح
سایز ۱۸ تا 41 سایز ۱۸ تا ۳۵ میلگرد قابل برش
ژاپن ژاپن ساخت کشور



پمپ هیدرولیک دستگاه فورجینگ

پمپ هیدرولیک دستگاه فورجینگ

وظیفه‌ پمپ هیدرولیک، تأمین فشار لازم و انتقال آن به سیلندر فشار می‌باشد. مطابق با استاندارد صنعتی ژاپن، این پمپ می‌بایستی ظرفیت فشاردهی حداقل 30 مگاپاسکال را داشته باشد.
این پمپ دارای یک گیج فشار بوده که مقدار فشار را بر حسب بار و مگاپاسکال نمایش می‌دهد، همچنین گیج روغن نیز جهت نمایش مقدار روغن تعبیه شده است. پمپهای معمولی و دست ساز که جهت کار جوشکاری سر به سر میلگرد (فورجینگ) به صورت سه زمانه طراحی و تولید نشده اند، توانایی جوش کامل میلگردها را نداشته و قابل استفاده نمی باشد.

کد SMP30_G
شرح پمپ هیدرولیک ۷۰۰ بار مجهز به شیر تنظیم فشار
ون     14.8 کیلوگرم
ولتاژ 220 ولت
شرکت سازده ریکن سکی
کشور سازنده ژاپن



گیره نگه‌دارنده میلگرد (کلمپ)

گیره نگه‌دارنده میلگرد (کلمپ)

در گیره ها، هم راستایی میلگردها بسیار حیاتی است. امروزه تقریبا تمام شرکتهای فروشنده دستگاه جوش سر به سر، از گیره های ساخت خود استفاده می کنند که از هم راستایی پایینی برخوردار هستند.
این گیره از دو فک ثابت و متحرک تشکیل شده که دو سر میلگردها را مهار کرده و در امتداد یکدیگر قرار می‌دهد. گیره نگهدارنده این قابلیت را دارد که میلگردها را بصورت افقی، عمودی و متصل ثابت نگه دارد.
نیروی فشاری تولیدشده توسط پمپ هیدرولیک بوسیله سیلندر به یک طرف این گیره انتقال داده می‌شود در حالی که یکی از فکهای گیره، ثابت و فک دیگر، متحرک است.

کد F-1PM F-2R
شرح گیره نگه دارنده میلگرد گیره نگه دارنده میلگرد
وزن 8.4 کیلوگرم 8.4 کیلوگرم
میلگرد قابل جایگذاری     سایز ۱۸ تا ۳۵     سایز ۱۸ تا ۳۵
شرکت سازنده     پویا گستر     ایواشیتا
کشورسازنده ایران ژاپن


سیلندر هیدرولیک و شیلنگ هیدرولیک

سیلندر هیدرولیک و شیلنگ هیدرولیک


سيلندر از يك محفظه روغن و پيستون فشار تشكيل شده و داراي سه زائده می باشد كه درون گيره متحرك، ثابت مي‌شود.
اين سيلندر از طريق يك شيلنگ فشارقوي حاوي روغن به پمپ هيدروليك متصل مي‌شود.

J-1pm J-2R  کد
جک هیدرولیک ۷۰۰ بار جک هیدرولیک ۷۰۰ بار شرح
پویاگستر ریکن سکی شرکت سازنده
ایران ژاپن کشور سازنده



لوله اختلاط گاز

لوله اختلاط گاز

وظيفه اين بخش از دستگاه فورجینگ، اختلاط دو گاز اكسيژن و استيلن و همچنین تنظيم مقدار گازها به كمك شيرهاي تنظيم روي روي مشعل دستگاه مي‌باشد. شير آبي براي تنظيم مقدار اكسيژن و شير قرمز براي تنظيم مقدار گاز استيلن مي‌باشد.
مشعل توسط دو شيلنگ به كپسولهاي اكسيژن و استيلن متصل مي‌گردد.

MP-35S MP-32S  کد
لوله اختلاط لوله اختلاط شرح
سایز ۱۸ تا 50 سایز ۱۸ تا ۳۲ سایز مناسب میلگرد
تایو تایو شرکت سازنده
ژاپن ژاپن ساخت کشور


نازل و حلقه آتش دستگاه فورجینگ

نازل و حلقه آتش دستگاه فورجینگ

از این قسمت گاز اکسی استیلن مشتعل شده و حرارت لازم جهت رساندن میلگردها به دمای خمیری را فراهم می‌کند.
 این قسمت به گونه‌ای طراحی شده تا حرارت را به طور همگن به تمام نقاط محل اتصال منتقل کند. اندازه حلقه آتش و تعداد نازل‌های آن با توجه به سایز میلگردهای مورداستفاده انتخاب می‌شود.


کد RB-22S RB-25S RB-32S RB-35S
شرح مشعل مشعل مشعل مشعل
سایز مناسب میلگرد تا سایز 22 تا سایز 25 تا سایز 32 تا سایز 35
تعداد نازل 8 8 و 10 10 12
شرکت سازنده تایو تایو تایو تایو
ساخت کشور ژاپن ژاپن ژاپن ژاپن


مانومترهای اكسيژن و استيلن

مانومترهای اكسيژن و استيلن

در جوشگاري با دستگاه فورجینگ، حرارت ايجاد شده از طريق سوختن مخلوط گازهاي اكسيژن و استيلن بوجود می آید. بر روي هر كپسول يك مانومتر نصب مي شود که هر مانومتر داراي دو درجه است؛ درجه اول که به سمت خود کپسول است فشار گاز داخل کپسول را نشان مي دهد و درجه دوم که به سمت بيرون است فشار خروجی گاز را نشان می دهد.
در هنگام انجام عمليات جوشکاری سر به سر میلگرد، عقربه فشار خروجی کپسول اکسيژن بايد بين 5 تا 7 بار، و عقربه فشار خروجی کپسول استيلن بايد 5/0 بار باشد.

شیر یکطرفه اطمینان

شیر یکطرفه اطمینان

شیر یکطرفه اطمینان یا فلاش‌بک یکی از قطعات کلیدی و حساس دستگاه می‌‌باشد که جهت ایمنی کار و جلوگیری از حوادث درنظر گرفته شده است.
کار این شیر، جلوگیری از برگشت شعله آتش به داخل کپسول‌ها و ایجاد انفجار می باشد که نقش حیاتی را برعهده دارد.

روغن هیدرولیک


 روغن هیدرولیک

یکی از عوامل مهم و موثر در عملکرد صحیح پمپهای هیدرولیک فشارقوی در تجهیزات جوشکاری فورجینگ سربسر میلگرد، استفاده از روغن هیدرولیک باکیفیت و استاندارد می باشد. متاسفانه به علت نبود آموزش و اطلاعات صحیح به دارندگان دستگاههای فورجینگ، شاهد خرابی و ضررهای سنگین فورجینگ کاران هستیم؛ انتخاب و استفاده اشتباه از روغنهای موجود در بازار، عدم تعویض بموقع روغن دستگاه و پمپهای هیدرولیک فورجینگ از دلایل مشکل ساز در زمینه انجام فورجینگ می باشد. روغن قابل ارائه توسط شرکت پویاگستر از بهترین و تخصصی ترین برندهای حال حاضر، متناسب پمپهای هیدرولیک فشارقوی در جوشکاری فورجینگ سربه سر میلگرد می باشد.


ادوات جانبی

ادوات جانبی


ادوات جانبی شامل کابل برق، شيلنگ هيدروليک، سوکتهای هوا و گاز، آچار مخصوص سفت کردن گيره ها، جرقه زن، بست شيلنگ، سوزن تمیزکننده نازل‌ها و دیگر اتصالات می باشد که درصورت نیاز مشتری، شرکت پویاگستر ارائه دهنده آنهاست.
