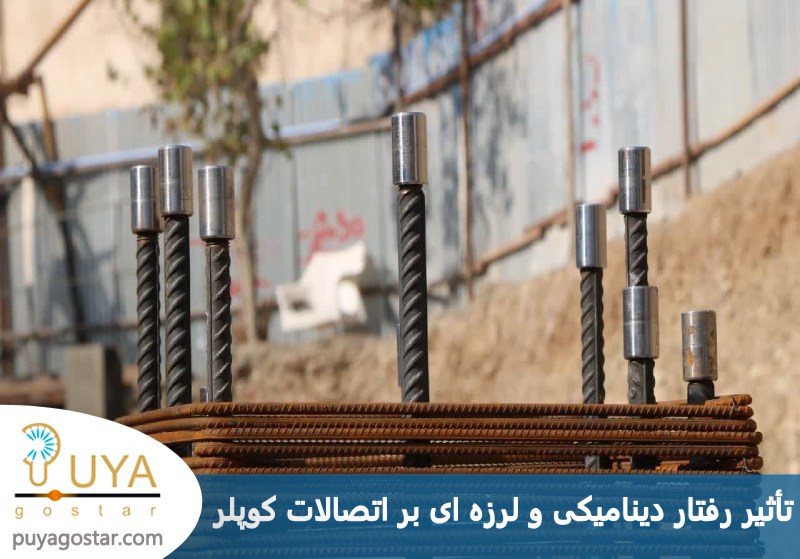

تأثیر رفتار دینامیکی و لرزه‌ ای بر اتصالات کوپلر

اتصالات کوپلر قطعات مکانیکی هستند که برای اتصال میلگردها یا اجزای سازه ای به یکدیگر استفاده می شوند. این اتصالات در انواع مختلف رزوه ای، جوشی و فورجینگ میلگرد تولید می شوند و بسته به نیاز سازه و نوع بارگذاری انتخاب می شوند. کوپلرها در سازه های فولادی و بتنی برای انتقال نیرو بین قطعات مختلف به کار می روند. استفاده از اتصالات کوپلر باعث افزایش انعطاف پذیری طراحی، تسهیل نصب و کاهش زمان اجرای سازه می شود و نیروهای دینامیکی و لرزه ای را به طور یکنواخت بین اجزا توزیع می کند. استفاده از اتصالات کوپلر نسبت به روش های سنتی مانند اتصال با خم کردن میلگرد یا صفحات وصله، مزایای زیادی دارد. این مزایا شامل افزایش سرعت اجرا، کاهش خطاهای نصب، بهبود عملکرد لرزه ای و کاهش تمرکز تنش در نقاط اتصال می شود و در نتیجه ایمنی و پایداری سازه افزایش می یابد.

- نیروهای دینامیکی و لرزه ای: به نیروهایی گفته می شود که بر اثر حرکت زمین یا بارهای متحرک بر سازه اعمال می شوند. این نیروها می توانند باعث ایجاد تغییر شکل، ارتعاش و فشارهای پیچیده بر اتصالات کوپلر و اجزای سازه ای شوند.
- تاثیر حرکات زمین بر سازه و اتصالات: حرکات زمین در هنگام زلزله یا سایر لرزه ها باعث ایجاد نیروهای ناگهانی و پیچیده در سازه می شود. اتصالات کوپلر به عنوان نقاط اتصال، مستقیما تحت تاثیر این نیروها قرار می گیرند و عملکرد کلی سازه را تحت تاثیر قرار می دهند.
- انواع بارهای دینامیکی و اثرات آن ها بر سازه: بارهای دینامیکی شامل نیروهای نوسانی، ضربه ای و متناوب هستند که می توانند باعث خستگی مصالح، تغییر شکل های موقت یا دائم و افزایش تمرکز تنش در نقاط حساس سازه شوند. تحلیل این بارهای دینامیکی برای طراحی مقاوم و ایمن اتصالات کوپلر ضروری است.

- تغییر شکل های ناشی از نیروهای دینامیکی: نیروهای دینامیکی می توانند باعث ایجاد تغییر شکل های قابل توجه در اتصالات کوپلر شوند. این تغییر شکل ها ممکن است الاستیک یا پلاستیک باشند و در صورت عدم طراحی مناسب عملکرد سازه را تحت تاثیر قرار دهند.
- خستگی مصالح و ریسک شکست اتصال: تکرار بارهای دینامیکی باعث خستگی مصالح و کاهش مقاومت اتصالات کوپلر می شود. خستگی طولانی مدت می تواند منجر به شکست اتصال حتی قبل از رسیدن تنش به حد تسلیم مواد شود.
- اثرات نصب نادرست و عدم انطباق کوپلرها: اگر کوپلرها به درستی نصب نشده یا تراز نباشند، نیروهای دینامیکی به طور نامتوازن وارد می شوند و باعث تمرکز تنش در نقاط خاص شده و خطر شکست را افزایش می دهند.
- پلاستیسیته و تغییر شکل دائمی اتصالات: اعمال نیروهای بیش از حد ممکن است اتصالات کوپلر را وارد محدوده پلاستیک کند و تغییر شکل دائمی ایجاد نماید. این تغییر شکل می تواند عملکرد اتصال را مختل کرده و در موارد شدید نیاز به تعویض آن باشد.

بررسی و پیش بینی رفتار اتصالات کوپلر در شرایط لرزه ای اهمیت زیادی در طراحی مقاوم و ایمن سازه دارد. برای این منظور از روش های تحلیل عددی و شبیه سازی استفاده می شود تا تغییر شکل ها، تمرکز تنش و پاسخ اتصال به نیروهای دینامیکی به دقت ارزیابی شود.
مدل سازی بارهای دینامیکی و لرزه ای کمک می کند تاثیر زلزله و ارتعاشات سازه بر عملکرد کوپلرها به طور واقعی شبیه سازی شود و نقاط ضعف شناسایی گردند. همچنین بررسی اندرکنش کوپلر و سازه اطراف اهمیت زیادی دارد زیرا سختی و رفتار اجزای مجاور تاثیر مستقیمی بر عملکرد اتصال دارد. با استفاده از این تحلیل ها می توان طراحی مقاوم و بهینه اتصالات کوپلر انجام داد و خطر تمرکز تنش و شکست ناگهانی را کاهش داد.

برای طراحی و استفاده از اتصالات کوپلر در سازه‌های بتنی، رعایت استانداردها و آیین‌ نامه‌ های بین‌ المللی برای کوپلر میلگرد ضروری است. در ایران، مهم‌ ترین مرجع، مبحث نهم مقررات ملی ساختمان است که در ویرایش‌های اخیر، ضوابط دقیقی برای استفاده از وصله‌ های مکانیکی ارائه داده است. این مبحث، کوپلرها را به دو نوع تقسیم می‌کند:
- نوع 1: اتصال مکانیکی با مقاومت حداقل 1.25 برابر مقاومت تسلیم (fy) میلگرد
- نوع 2: اتصال مکانیکی با مقاومت برابر با مقاومت گسیختگی (fu) میلگرد
همچنین، آیین‌ نامه بتن ایران (آبا) نیز مشابه مبحث نهم، ضوابط مشابهی را برای استفاده از وصله‌ های مکانیکی تعیین کرده است. در سطح بین‌ المللی، آیین‌ نامه ACI 318 و آیین‌ نامه UBC97 از مهم‌ ترین مراجع هستند که در آن‌ها نیز وصله‌ های مکانیکی به دو نوع تقسیم شده‌ اند و شرایط استفاده از آن‌ها در مناطق مختلف لرزه‌ ای مشخص شده است.

در طراحی اتصالات کوپلر برای مقاومت در برابر زلزله، توجه به نکات زیر ضروری است:
- انتخاب نوع مناسب کوپلر: استفاده از وصله‌ های مکانیکی نوع 2 که دارای مقاومت بالاتری هستند، در مناطق با خطر لرزه‌ای بالا توصیه می‌ شود.
- فاصله‌ گذاری مناسب: در اعضای کششی، فاصله بین وصله‌ های مکانیکی باید به‌ گونه‌ ای باشد که از تمرکز تنش جلوگیری شود. به‌عنوان مثال، در آیین‌ نامه ACI 318، فاصله بین وصله‌ ها حداقل 30 اینچ (تقریباً 750 میلی‌متر) باید باشد.
- محدودیت‌های استفاده در قاب‌ های خمشی ویژه: در این نوع قاب‌ ها، استفاده از وصله‌ های مکانیکی نوع 1 در نزدیکی مفاصل پلاستیک یا در داخل گره‌ های اتصال مجاز نیست و باید با فاصله مشخصی از این نواحی قرار گیرند.

برای اطمینان از عملکرد صحیح اتصالات کوپلر، رعایت الزامات زیر ضروری است:
- آزمایش‌ های کشش: قبل از استفاده از وصله‌ های مکانیکی در سازه، حداقل سه نمونه آزمایش کشش باید انجام شود. همچنین، در طول اجرای پروژه، به ازای هر 500 عدد وصله، حداقل یک نمونه آزمایش کشش میلگرد وصله‌ شده مطابق با استاندارد ASTM A1034/A1034M تحت نظارت مشاور پروژه باید انجام شود.
- کیفیت مواد و ساخت: فولاد مورد استفاده برای ساخت کوپلرها باید از نوع فولاد کربنی با مشخصات مکانیکی مناسب باشد. همچنین، رزوه‌ کاری میلگردها باید به‌ صورت فرم‌ دهی سرد و با دقت بالا انجام شود.
- نصب دقیق: در هنگام نصب وصله‌ های مکانیکی، باید اطمینان حاصل شود که میلگردها تا آخرین رزوه در داخل کوپلر بسته شوند و هیچ‌ گونه فاصله‌ ای بین رزوه‌ ها و دیواره داخلی کوپلر وجود نداشته باشد. همچنین، استفاده از درپوش‌ های محافظ برای جلوگیری از ورود مواد خارجی به داخل کوپلر الزامی است.

- طراحی مقاوم در برابر زلزله: برای افزایش ایمنی اتصالات کوپلر در سازه ها، طراحی مقاوم در برابر نیروهای دینامیکی و لرزه ای ضروری است. رعایت ضوابط طراحی مقاوم باعث کاهش تغییر شکل های بیش از حد، تمرکز تنش و افزایش دوام اتصال می شود.
- انتخاب مواد با دوام و عملکرد بالا: استفاده از مواد با کیفیت و با دوام برای ساخت کوپلرها نقش کلیدی در عملکرد پایدار آنها دارد. این مواد باید مقاومت کافی در برابر نیروهای دینامیکی و لرزه ای، خستگی و خوردگی داشته باشند.

- تحلیل و هماهنگی کوپلر با سازه: بررسی اندرکنش کوپلر و سازه اطراف کمک می کند نیروهای وارد بر اتصال به درستی توزیع شوند. تحلیل دقیق این هماهنگی باعث پیشگیری از تمرکز تنش و افزایش پایداری و ایمنی کلی سازه می شود.
- نصب دقیق و تضمین کیفیت اجرا: نصب صحیح اتصالات کوپلر طبق استانداردها و کنترل کیفیت دقیق، عملکرد ایمن و طول عمر بالای اتصال را تضمین می کند. اطمینان از رعایت الزامات نصب و استفاده از ابزار و تجهیزات مناسب برای جلوگیری از خطا و تمرکز تنش ضروری است.
