چرا اتصالات مکانیکی پوياگستر ؟


در نگرش سنتی مهندسی ساختمان، اورلپ (وصله پوششی) حرف اول را در اتصالات میلگرد می زند. این درحالیست که به مرور زمان مشکلات وصله های پوششی نمایان شد و فناوری های دیگری چون وصله های مکانیکی و جوش سر به سر میلگرد جایگزین این نوع اتصال شدند. در ایران از حدود 20 سال پیش این وصله ها کم کم برای مهندسان شناخته شدند و در طول این 20 سال حجم وسیعی از پروژه های ساختمانی بوسیله این اتصالات در کشور انجام پذیرفته است.

وجود وصله های مکانیکی و گسترش روز به روز آن، لزوم طراحی و تولید یک دستگاه پورتابل با قدرت زیاد و استهلاک کم را برای رزوه کردن میلگردها روشن ساخت. امروزه دستگاه رزوه زنی میلگرد پویا به عنوان یکی از مقاوم ترین دستگاه های رزوه زنی میلگرد شناخته می شود. همچنین شرکت پویاگستر در تولید انواع کوپلرهای مختلف آماده همکاری با شما عزیزان می باشد.

مركز تحقيقات راه ، مسكن و شهرسازي

مورد تایید مركز تحقيقات وزارت راه، مسكن و شهرسازي

سازمان ملی استاندارد ایران

مورد تایید سازمان ملی استاندارد ایران

سازمان نظام مهندسی استان تهران

مورد تایید مرکز سازمان نظام مهندسی ساختمان استان تهران

سازمان مقررات ملی ساختمان

مورد تایید سازمان مقررات ملی ساختمان

نکات مهم در زمینه انتخاب کوپلر



1- جنس کوپلر

طبق آیین نامه مرکز تحقیقات راه، مسکن و شهر سازی، آلیاژ مورد استفاده در کوپلر باید ck45 باشد؛ امروزه تنها کارخانه ck45 با کیفیت گرید 1 در کشور، فولاد آلیاژی یزد است، اما روشهای غیراستاندارد دیگری نیز برای تولید این ماده مورد استفاده قرار می گیرد.

فولاد ck45 غیراستاندارد در بازار، به فولاد تهران مشهور می باشد در حالی که هیچ کارخانه ای با مجوز رسمی در کشور با این نام وجود ندارد. اختلاف قیمت کوپلر اکثرا به سبب استفاده از مواد نامرغوب و نامطلوب می باشد.

وجود ترکهای سطحی و عمقی یا نا خالصی هایی که با چشم قابل رویت نیستند، ازجمله ریسک های ساخت این کوپلرها با این مواد می باشند.

در موقع خرید کوپلر چک کردن یک نمونه یا تعداد محدودی از نمونه ها برای مطلوبیت خرید کلی کافی نمی باشد بلکه باید از مرغوب بودن فولاد آلیاژی استفاده شده در کوپلرها نیز اطمینان کافی حاصل گردد. بازدید از کارخانه شرکت تولید کننده ی کوپلر ، ترکهای ظاهری و قیمت فاکتور اصلی برای تشخیص این نکته بسیار مهم تلقی می گردند.

جنس کوپلر
کوپلر های تولید شده پویاگستر

2- طریقه ی ساخت

ساخت کوپلر دارای پروسه های متفاوت تراشکاری می باشد (سوراخ زنی، پخ زنی، روتراشی و …) اما مهمترین پروسه ساخت کوپلر، رزوه زنی داخل کوپلر است. امروزه رزوه زنی به دو روش انجام می گیرد:

1) رزوه زنی با استفاده از قلاویز

قلاویزهای موجود در بازار شامل سایزهای استاندارد 31 ، 32 ، 33 و … هستند. بطور مثال قلاویز مورداستفاده کوپلر 32، باید سایز 32.5 باشد؛ برای اینکار اصطلاحا باید قلاویز 33 را “سایز” کرد. عملکرد ضعیف و هزینه بالای قلاویزهای سایز شده باعث می شود که سازندگان کوپلر با «قیمت پایین» از قلاویزهای استاندارد برای تهیه کوپلر استفاده کنند. این روش باعث ایجاد رنج بالا در سایز داخلی کوپلر می شود. این رنج بالا خطر گسیختگی در اتصالات اجرا شده را بسیار بالا میبرد.

قلاویز
قلاویز

2) رزوه زنی با استفاده از دستگاه cnc

رزوه زنی داخلی کوپلر به وسیله دستگاه cnc، مشکلات مذکور در پروسه رزوه زنی قلاویز را ندارد و همچنین سایز داخلی کوپلر را نمیتوان با تنظیمات انجام شده در دستگاه در بازه دلخواه نگه داشت. لازم به ذکر است که شرکت پویاگستر تنها شرکتی می باشد که برای تولیدکوپلرهای خود  از دستگاه cnc استفاده می کند.

cnc دستگاه
دستگاه CNC
رزوه زنی میلگرد
دستگاه رزوه زنی میلگرد

3) اجرای رزوه زنی میلگرد

در رزوه زنی میلگرد موارد زیر حائز اهمیت می باشند:



1- دستگاه رزوه زنی میلگرد

دستگاههای رزوه زنی غیراستاندارد با وجود تنظیم و کالیبره شدن، به سرعت از حالت کالیبره خارج می شوند که این مورد عامل ایجاد ریسک بالا در کیفیت رزوه های میلگرد می شود.



2- تیم اجرایی

گروه اجرایی رزوه زنی میلگرد باید دارای تجربه و شناخت کافی نسبت به فرآیند رزوه زنی میلگرد باشد.



3- تست تک تک رزوه های انجام شده

تمام رزوه های انجام شده باید به وسیله گیج تست شوند تا اطمینان حاصل شود که در محدوده رنج قرار دارند.

آچار کوپلر

آچار کوپلر :

با توسعه صنعت عمران و پیشرفت روش های نوین در اتصالات صنعت ساختمان سازی ،ابزاری مناسب در روش وصله مکانیکی به منظور بستن آرماتور به یکدیگر درساختمان های بلند مرتبه پدید آمد. این ابزار صنعتی با عنوان آچار کوپلر، ابزار مناسبی برای متصل ساختن میلگرد به یکدیگر می باشد . هدف استفاده آچار کوپلر برای سهولت انجام کار و پیشروی در سرعت اتصالات می باشد و جنس بدنه آچار کوپلر از کربن و پوشش دسته آن ضدتعریق می باشد؛

آچار کوپلر
استاپ میانی

میدل استاپ کوپلر  (استاپ میانی)

میدل استاپ گزینه ای بسیار حیاتی در کوپلرهاست که باعث می گردد میلگردهای رزوه شده به اندازه های مساوی از هر دو طرف وارد کوپلر شوند.

با توجه به اینکه عمل بستن کوپلر معمولا داخل پروژه انجام می شود، میدل استاپ باعث خطاناپذیری روال بستن میلگردها داخل کوپلر می گردد.

کوپلر برش خورده میدل استاپ

تست اتصالات مکانیکی میلگرد :

با گسترش استفاده از وصله مکانیکی (کوپلر) در پروژه های ساختمانی، 2 نکته صرفه اقتصادی و مزایای فنی این روش بسیار حائز اهمیت می باشند. از مزایای فنی این روش می توان به اطمینان کافی کارفرمایان پروژه های ساختمانی و گروه مشاوران پروژه از روش تست وصله مکانیکی اشاره کرد؛

زیرا تست به گونه ایست که رزوه اجرا شده در پروژه و کوپلر ارسال شده را می توان به صورت رندوم انتخاب کرده و پس از بستن وصله به تعداد مورد نظر آن را به آزمایشگاه ارسال کرد.
اهمیت این مطلب آنجا پررنگتر خواهد شد که ، تست وصله مکانیکی، می تواند بصورت موردی توسط خود پیمانکار رزوه نیز انجام شود، اما این ریسک وجود دارد که پیمانکار، برای موردقبول واقع شدن تست، تنظیم دستگاه خود را برای تعدادی مشخص تغییر دهد؛ به نحوی که فقط همان تعدادی که برای تست درنظر گرفته شده اند، دقیق و درست باشند؛

همانطور که مشخص می باشد کلیت کار توام با ایراد است زیرا در آتی، نرمال بستن خود کوپلرها روی رزوه، با مشکلات جدی روبرو خواهد شد و تست کشش به احتمال بسیار زیاد موفق نخواهد بود.

test
دستگاه تست کشش میلگرد
اتصالات مکانیکی کوپلر

محصولات اتصال مکانیکی (انواع کوپلر)

انواع وصله های مکانیکی برای اتصال دو آرماتور در شرایط مختلف سازه طراحی شده‌اند. بسته به مکان، شرایط قرارگیری، زمان و موقعیت بستن آرماتور، انواع مختلفی از کوپلرها مورداستفاده قرار می‌گیرند. طراحی این اتصالات مکانیکی براساس تمامی آیین نامه‌های طراحی موجود و گریدهای مختلف فولاد مورداستفاده در تمامی کشورها می‌باشند.

انواع کوپلرهای مورداستفاده در صنعت ساختمان عبارتند از:

  • اتصال مکانیکی استاندارد با رزوه راستگرد
  • اتصال مکانیکی با رزوه چپ و راست
  • اتصال مکانیکی تبدیل
  • اتصال مکانیکی پیچی قفل شونده
  • اتصال مکانیکی انتهایی
  • اتصال مکانیکی گروتی
  • اتصال مکانیکی جوشی میلگرد و سازه
  • اتصال مکانیکی موقعیت
  • اتصال مکانیکی برای آرماتورهای فشاری
کوپلر استاندارد

کوپلر استاندارد

کوپلر استاندارد - کوپلر راستگرد - مستقیم ، معکوس ، یکی از کوپلر های پر کاربرد و پر مصرف در سازه های بتنی میباشد که مهم ترین دلیل استفاده از این محصول امکان گردش آرماتور در محل سازه ی بتی میباشد و ...
ادامه مطالب
کوپلر تبدیلی

کوپلر تبدیلی

این نوع کوپلر برای زمانی که در سازه تغییر مقطع رخ می دهد مورد استفاده قرار میگیرد به این صورت که این نوع کوپلر با داشتن دو سایز مختلف در در دو طرف کوپلر امکان اتصال برای دو مبلگرد (آرماتور) با قطر متفاوت را فراهم می کند و ...
ادامه مطالب
کوپلر جوشی سازه

کوپلر جوشی آرماتور

این گونه از کوپلر ها در دو نوع مختلف تولید میشود که گونه ی اول یک طرف جوش آرماتور و گونه ی دوم کوپلر دو طرف جوش می‌باشد. این نوع کوپلرها قابلیت جوشکاری مستقیم روی آرماتور را داشته و ...
ادامه مطالب
کوپلر پیچی

کوپلر پیچی

کوپلر پیچی قفل شونده یا کوپلر بغل پیچ نوعی اختصاصی از کوپلرهای تولید شده در شرکت پویا گستر است که این وصله های مکانیکی میتواند پروژه را از بن بست خارج کرده وهمچنین در سازه های بتنی مورد استفاده قرار بگیرند و ...
ادامه مطالب
کوپلر گروتی

کوپلر گروتی

کوپلر گروتی نوعی کوپلر (وصله مکانیکی) است که عمدتا برای سازه‌های پیش ساخته استفاده می‌شود. این نوع وصله ها از یک طرف رزوه دارند و از طرف دیگر محفظه ریختن بتن گروت و...
ادامه مطالب
کوپلر جوشی آرماتور

کوپلر جوشی سازه

کوپلر جوشی سازه فرصت اتصال آرماتور به سازه را فراهم میکند . جوشکاری این نوع از کوپلر ها لزومی به افزایش دما (پیش گرمایش) ندارد. این نوع کوپلر ها برای سایز های 16 تا 40 در شرکت ما تولید میشود و ...
ادامه مطالب
فروش انواع کوپلر

کوپلر آپست

در این روش میلگرد ها بعد از برش با دستگاه اره های مخصوص طبق درخواست سفارش دهنده ، اول توسط دستگاه مشخص شده تحت فشار هیدرولیک قرار میگیرند و محدوده رزوه کاری شده اورسایز (Oversize) میشود که معمولا آن را آپست نام گزاری میکنیم و ...
ادامه مطالب
کوپلر چپ گرد و راست گرد

کوپلر چپ گرد راست گرد

زمانی که هیچ یک از آرماتور ها در سازه قابلیت چرخش را نداشته باشند از این نوع کوپلر استفاده میشود . رزوه داخلی این نوع کوپلر ها از یک طرف چپ گرد و از طرف دیگر راست گرد بوده و ...
ادامه مطالب
کوپلر انتهایی

کوپلر انتهایی

تغییرات جدید در آیین‌نامه‌های طراحی بتن سبب افزایش مقدار آرماتور در سازه‌های بتنی شده‌اند و در عین حال طراحان علاقه بیشتری به طراحی و استفاده از مقاطع کوچکتر دارند. این امر باعث افزایش ازدحام میلگرد و مشکلات نصب و آرماتوربندی می‌شود و ...
ادامه مطالب
کوپلر موقعیت

کوپلر موقعیت

در مواقعی که دو آرماتور قابلیت به حرکت نداشته باشند و در دو قسمت مجزا در سازه از یکدیگر قرار گرفته باشند از کوپلر موقعیت استفاده میشود. این نوع کوپلر شامل یک قسمت نر و یک قسمت ماده و یک مهره قفل شونده میباشد و ...
ادامه مطالب
کاربرد در سازه های بتنی

دستگاه رزوه زنی میلگرد

دستگاه رزوه زنی میلگرد جهت روزه کردن میلگردهای ساده و آجدار در قطرهای مختلف از ۱۴ تا ۴۰ میلی متر مورداستفاده قرار می گیرد. این دستگاه در پروژه های ساختمانی که نیاز به میلگرد تقویت کننده (آرماتور) و اتصال میلگردها به یکدیگر باشد، مورداستفاده قرار می گیرد.

دستگاه روزه زنی میلگرد، دستگاه کلیدی در اینگونه پروژه ها محسوب می گردد، چراکه با روزه دار کردن سر میلگرد، امکان اتصال مستحکم دو میلگرد و همچنین طویل سازی آرماتور توسط وصله مکانیکی رزوه دار را مهیا می سازد.

دستگاه رزوه زنی رول کننده میلگرد (Rebar Thread Rolling Machine)، با بهره گیری از آخرین فناوری روز دنیا (نورد با چگالی بالا و سیستم خنک کننده پیشرفته) میلگردها را به طور موازی و بدون براده برداری رزوه می کند که این امر سبب افزایش استحکام اتصال مکانیکی کوپلرها می گردد.

دستگاه رزوه زنی میلگرد
دستگاه رزوه زنی میلگرد

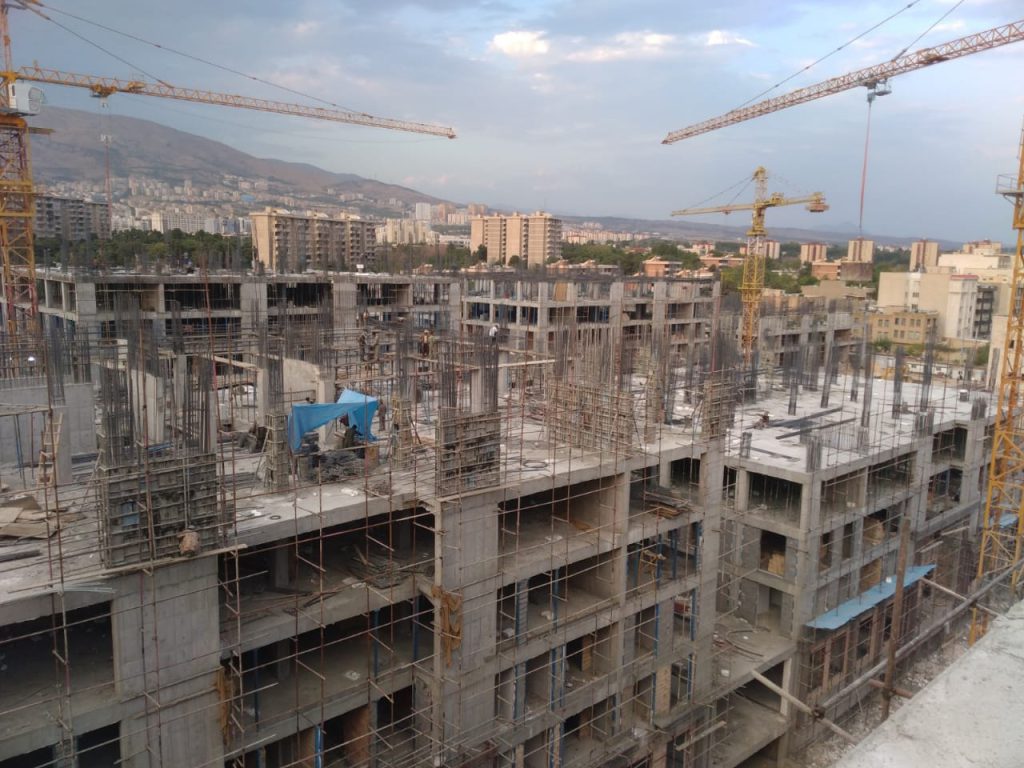

پروژه های ما
